產品介紹

螺旋樁    HELICAL PILES

介紹   INTRODUCTION

       弈晨螺旋樁(錨)信息化施工系統為螺旋樁/錨的安裝提供強大保障。它由動力系統，角 度指示系統，扭矩指示系統和艙內監視系統構成。系統組件之間通過無線信號完成數據傳 輸，將監測到的實時數據反饋到挖掘機(或其他主機)駕駛艙內的監視系統上，幫助操作員 提升安裝態勢的感知能力，并助其對做出準確判斷。弈晨螺旋樁(錨)信息化施工系統可賦予 操作員準確的控制螺旋樁(錨)安裝角度、實時讀取地層狀態變化的能力。

優勢   FEATURES

·無線傳輸         ·實時監測數據          ·數據記錄與導出           ·高精度           ·設計用于惡劣工況

驅動單元    DRIVE UNIT

弈晨LS系列動力頭，專門針對弈晨螺旋樁系列產品的安裝扭矩所設計，具有低轉速高扭矩的特征，具有很好 的可靠性和耐用性。該系列動力頭可以完美適配弈晨的螺旋樁安裝傳感器系統。

技術參數

型號

挖機噸位

額定功率

額定扭矩

最大扭矩

最大壓力

推薦壓力

推薦流量

輸出轉速

產品重量

高度

馬達油口尺寸

輸出軸尺寸

YA-7000LS

1-3噸

15kw

7,000 Nm

9,830 Nm

200 bar

120-170 bar

20-40 Ipm

8-16 rpm

160 kgs

900 mm

G1/2"

75mm square

YA-14000LS

3-5噸

25kw

14,000 Nm

21,820 Nm

200 bar

120-170 bar

40-80 Ipm

8-16 rpm

165 kgs

940 mm

G3/4"

75mm square

YA-20000LS

5-10噸

35kw

20,000 Nm

30,100 Nm

200 bar

100-165 bar

70-120 lpm

9-15 rpm

165 kgs

940 mm

G3/4"

75mm square

YA-40000LS

15-20噸

90kw

40,000 Nm

59,640 Nm

280 bar

160-220 bar

150-200 lpm

12-16rpm

460 kgs

1340 mm

G1.1/4"

110mm square

YA-65000LS

20-30噸

107kw

65,000 Nm

81,120 Nm

280 bar

160-240 bar

200-250 lpm

10-15rpm

770 kgs

1500 mm

G1.1/4"

110mm square

角度指示器    ANGLE INDICATOR

弈晨角度指示器可以對螺旋鉆或螺旋樁（錨）施工角度進行實時檢測，并通過無線傳輸方式將角度數據傳遞給艙內監視 器形成可視化圖像，輔助操作員完成精準角度的控制。

技術參數

型號	溫度靈敏度漂移	工作溫度范圍	數據傳輸	供電	防護等級	精度	量程
AAS-360	+0.5°(-40°C~+85°C)	-20°TO 80°C	無線方式	鋰電池	IP66	0.1°(靜態) 0.5°(動態)	X:士180°Y:±90°Z:土180°

艙內監視器   PRODUCT PARAMETER

弈晨艙內監視器安裝于主機駕駛艙內的監視設備，用于接收和記錄傳感器的數據，并將這些數據轉換成更加直觀的圖形， 為操作人員提供即時的信息，輔助操作人員完成各種精準操作。

技術參數

型號	顯示尺寸	操作系統	工作溫度范圍	數據傳輸	供電	防護等級
EM-1OW	10.1'	Win	-20°TO60°C	無線方式	鋰電池	IP67

扭矩指示器      TORQUE INDICATOR



弈晨扭矩指示器可以實現扭矩的實時測量，并通過無 線傳輸將扭矩數據傳輸?shù)脚搩?nèi)監視器。對于通過經驗扭矩 系數進行安裝的螺旋樁（錨），它是必不可少的設備。

技術參數

型號	量程	尺寸	重量
ATS-10	10000N.m	0230x180mm	34.5kg
ATS-20	20000N.m	0230x180mm	34.5kg
ATS-50	50000N.m	0280x190mm	48kg
ATS-100	100000N.m	0300x220mm	74.7kg

工作溫度范圍	線性	滯后	重復性	零點輸出	安全過載	溫度靈敏度漂移	零點溫度漂移	阻抗	工作電壓	數據傳輸	數據傳輸
-20°TO80°C	0.05% F.S.	0.05%F.S.	0.05%F.S.	0.05% F.S.	150% F.S.	0.05% F.S./10°C	0.05% F.S./10°C	700Ω	5-15V	Wireless	Wireless

螺旋樁    HELICAL PILES



弈晨螺旋樁的每一個設計細節都經過精準計算，這能 夠使弈晨螺旋樁在進入土壤時獲得最佳的侵徹能力，同時 最大限度的減少葉片對土壤的擾動，從而優化承載力性能 性和抗拔力性能。同時，我們的螺旋樁還采用了熱鍍鋅工 藝，使其在地下使用75年后依舊具有良好的性能。

優勢   FEATURES

·配套化設計         ·樁體承載力大         ·性價比高         ·快速施工          ·全天候施工         ·機械化程度高         ·無固化時間         ·樁體可經受敲打          ·成熟的工程技術         ·環保施工         ·樁體可重復使用         ·低施工噪音，無         ·樁體能作為可拆卸的臨時結構          ·樁體安裝后可灌漿         ·樁體具有極強的抗腐蝕性

技術參數

承載力
型號	L60	L73	L89	L114	L140
Kt系數	10ft	9ft	7ft	6ft	5ft
最大安裝扭矩	16,000N.m	12,000 N. m	18,000 N.m	38,000 N.m	60,000 N.m
允許承載力	9噸	18噸	22噸	36噸	46噸
極限承載力	18噸	36噸	44噸	72噸	92噸

樁桿
型號	L60	L73	L89	L114	L140
外徑	60 mm (2.362")	73 mm (2.875")	89 mm (3.50")	114 mm (4.50")	140 mm (5.50")
壁厚	5mm (0.197")	6 mm (0.236")	8 mm (0.315")	8 mm (0.315")	10 mm (0.394")
標準長度	1.5m (4-11)/2 m (6-7")其他尺寸可根據要求提供。	1.5 m (4'-11")/ 2 m (6'-7") /3 m (9'-11")其他尺寸可根據要求提供。	1.5 m (4'-11")/ 2 m (6'-7") /3 m (9'-11")其他尺寸可根據要求提供。	3 m (9'-11")其他尺寸可根據要求提供。	3 m (9'-11")其他尺寸可根據要求提供。
標準鋼材	屈服強度≥350 MPa(51ksi)	屈服強度≥ 350 MPa (51 ksi)	屈服強度≥ 350 MPa (51 ksi)	屈服強度≥ 350 MPa (51 ksi)	屈服強度≥ 350 MPa (51 ksi)

葉片
型號	L60	L73	L89	L114	L114
螺距	76.2 mm (3" )	76.2 mm (3" )	76.2 mm (3" )	76.2 mm (3" )	76.2 mm (3" )
厚度	10 mm (0.394" )	10 mm (0.394" )	12 mm (0.472" )	12 mm (0.472" )	12 mm (0.472" )
標準鋼材	屈服強度 ≥ 350 MPa (51 ksi)	屈服強度 ≥ 350 MPa (51 ksi)	屈服強度 ≥ 350 MPa (51 ksi)	屈服強度 ≥ 350 MPa (51 ksi)	屈服強度 ≥ 350 MPa (51 ksi)
多葉片	可選	可選	可選	可選	可選
葉片尺寸	200 mm (8") to 350 mm (14")其他尺寸可根據要求提供。	200 mm (8") to 400 (16")其他尺寸可根據要求提供。	200 mm (8") to 400 (16")其他尺寸可根據要求提供。	200 mm (8") to 450 (18")其他尺寸可根據要求提供。	200 mm (8") to 450 (18")其他尺寸可根據要求提供。

連接
型號	L60	L73	L89	L114	L140
連接方式	剛性螺栓連接	剛性螺栓連接	剛性螺栓連接	剛性螺栓連接	剛性螺栓連接
五金件	(2) 18 mm (0.71"?)螺栓孔,等級 8.8 (SAE Grade 5)	(2) 22 mm (0.87"?)螺栓孔,等級 8.8 (SAE Grade 5)	(3) 26 mm (1.02"?)螺栓孔,等級 8.8 (SAE Grade 5)	(3) 26 mm (1.02"?)螺栓孔,等級 8.8 (SAE Grade 5)	(3) 33 mm (1.30"?)螺栓孔,等級 8.8 (ASTM A325)

涂層
型號	L60	L73	L89	L114	L140
標準表處理	熱浸鍍鋅，厚度 ≥ 85 微米	熱浸鍍鋅，厚度 ≥ 85 微米	熱浸鍍鋅，厚度 ≥ 85 微米	熱浸鍍鋅，厚度 ≥ 85 微米	熱浸鍍鋅，厚度 ≥ 85 微米

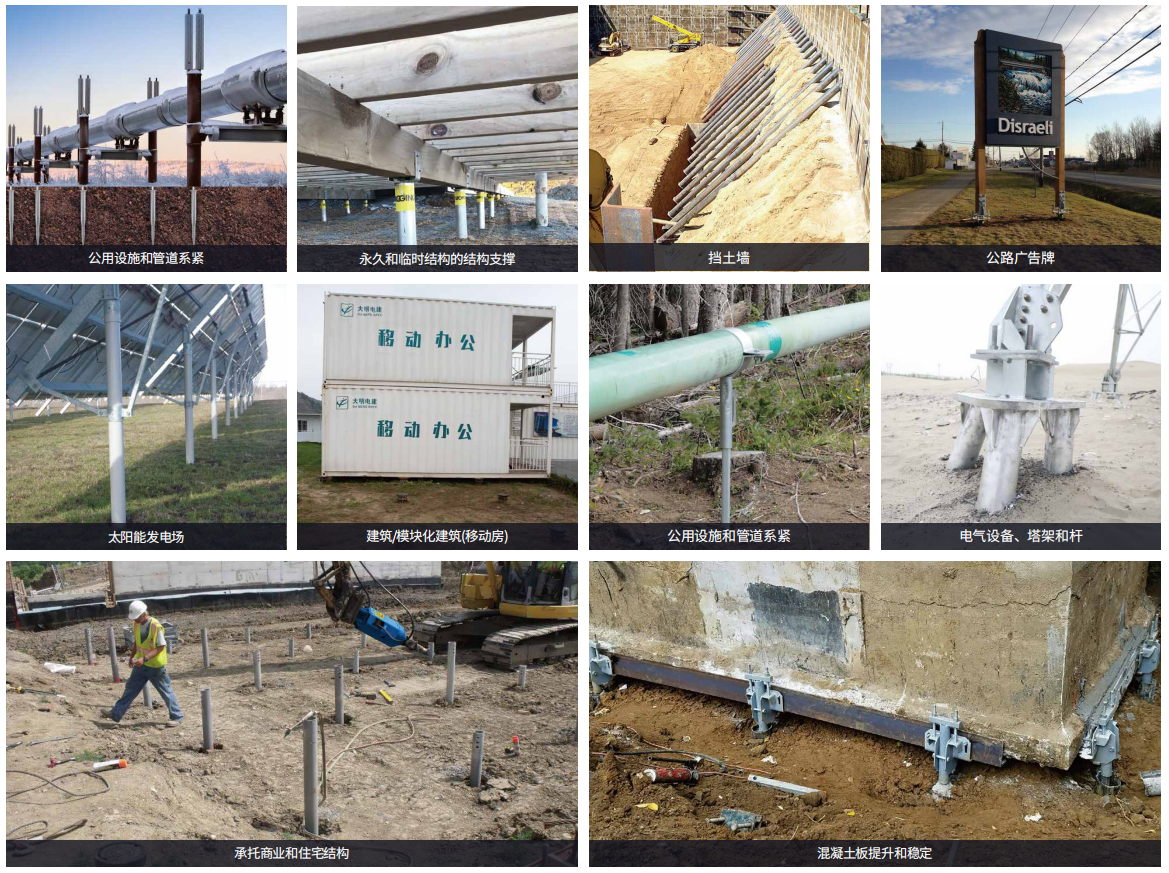

應用   APPLICATIONS
